رله‌های برق صنعتی

اگر یک تابلو برق صنعتی را باز کنید، بدون شک با تعداد زیادی رله روبه‌رو می‌شوید. خرید رله‌های برق صنعتی یکی از پرتکرارترین سفارش‌ها در فروشگاه‌های تجهیزات الکتریکی و پخش عمده است؛ چون این قطعه کوچک، تفاوت بین یک خط تولید روان و یک توقف چند ساعته یا حتی چند روزه را رقم می‌زند. قیمت رله‌ها از حدود ۴۵۰ هزار تومان شروع می‌شود و تا مدل‌های فوق پیشرفته چند ده میلیونی هم می‌رسد، اما در هر صورت، انتخاب درستش بسیار مهم‌تر از قیمتش است. در این مقاله کامل و بدون حاشیه، همه چیز را درباره رله‌های صنعتی توضیح می‌دهیم؛ از کارکرد واقعی و تفاوت انواعشان تا نکات انتخاب، نصب و نگهداری که هر تکنسین و خریدار باید بداند.

رله برق صنعتی دقیقاً چه کاری انجام می‌دهد؟

رله در اصل یک کلید خودکار و فوق‌العاده سریع است. وقتی یک سیگنال خیلی ضعیف (مثلاً تغییر چند میلی‌آمپری در جریان یا ولتاژ) دریافت کند، در کمتر از چند میلی‌ثانیه تصمیم می‌گیرد که یک مدار سنگین را قطع یا وصل کند. این کار را با کمک یک بوبین کوچک و چند کنتاکت انجام می‌دهد. تفاوت اصلی رله با کلید معمولی این است که نیازی به دخالت انسان ندارد و همیشه در حال نظارت است.

در عمل، رله مثل مغز حفاظتی تابلو برق عمل می‌کند. اگر موتور بیش از حد گرم شود، فاز قطع شود، جریان به زمین نشت کند یا هر مشکل دیگری پیش بیاید، رله قبل از اینکه آسیب جدی به تجهیزات برسد وارد عمل می‌شود. به همین دلیل در پخش عمده رله‌های برق صنعتی همیشه جزو کالاهایی است که موجودی‌شان به‌سرعت تمام می‌شود.

انواع رله‌های برق و توضیح کامل هر کدام

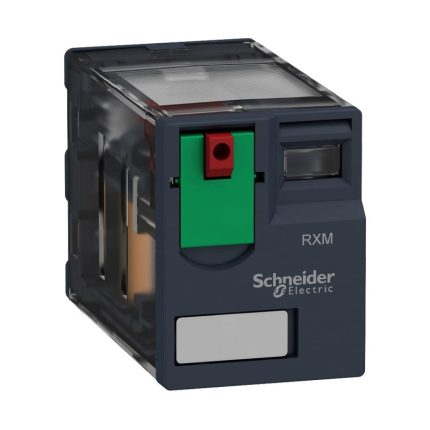

رله شیشه‌ای؛ شفاف، ساده و فوق‌العاده قابل اعتماد

رله شیشه‌ای دقیقاً همان مدلی است که بدنه شفاف دارد و می‌توانید حرکت کنتاکت‌ها را ببینید. معمولاً ۸ یا ۱۴ پایه دارد و در دو نوع ۲ کنتاکت و ۴ کنتاکت عرضه می‌شود. در پروژه‌های قدیمی‌تر ایران تقریباً همه جا بود و هنوز هم در خیلی از کارگاه‌ها و کارخانه‌ها استفاده می‌شود. چون کاملاً شفاف است، تکنسین با یک نگاه می‌فهمد آیا رله عمل کرده یا نه. برندهای معروفش فیندر، شیوا امواج و مدل‌های قدیمی اشنایدر هستند. در فروش و پخش عمده، رله شیشه‌ای ۲۲۰ ولت ۴ کنتاکت همیشه جزو پرفروش‌هاست.

رله کنترل فاز؛ پرفروش‌ترین رله بازار ایران

اگر فقط بخواهید یک رله در تابلو داشته باشید، آن رله کنترل فاز است. این رله دائماً توالی فاز، قطع شدن فاز، عدم تقارن ولتاژ و بالا یا پایین رفتن ولتاژ را چک می‌کند. اگر هر کدام از این مشکلات پیش بیاید، بلافاصله کنتاکتور را قطع می‌کند تا موتور سه‌فاز نسوزد. مدل‌های جدید دیجیتال حتی ولتاژ هر فاز را لحظه‌ای نشان می‌دهند و می‌توانید مقدار مجاز عدم تقارن و تأخیر وصل را خودتان تنظیم کنید. در آسانسور، پمپ، کمپرسور و هر موتور سه‌فاز دیگری تقریباً اجباری است.

رله کنترل سطح؛ نگهبان مخازن و چاه‌ها

رله کنترل سطح برای جلوگیری از سرریز شدن یا خشک کار کردن پمپ‌ها طراحی شده. با چند پروب (الکترود) که داخل مخزن یا چاه می‌گذارید کار می‌کند. وقتی سطح آب به پروب بالا یا پایین برسد، رله پمپ را روشن یا خاموش می‌کند. مدل‌های پیشرفته‌تر دو سطح بالا و پایین دارند و حتی هشدار سرریز یا خشک شدن می‌دهند. در پمپ‌خانه‌های آب و فاضلاب، بوستر پمپ‌های آتشنشانی، مخازن صنعتی و کشاورزی بسیار پرکاربرد است. مدل‌های چینی با کیفیت بالا در پخش عمده همیشه موجودند.

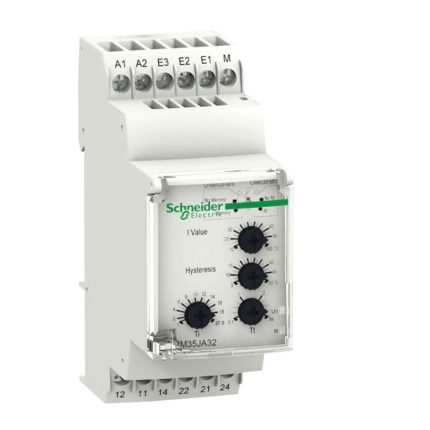

رله کنترل جریان و ولتاژ؛ ناظر دقیق پارامترهای الکتریکی

این رله‌ها فقط یک کار می‌کنند: نظارت دائمی روی مقدار جریان یا ولتاژ و قطع مدار اگر از حد مجاز خارج شود. مثلاً رله اضافه جریان وقتی جریان از مقدار تنظیم‌شده بیشتر شود، رله زیر ولتاژ وقتی ولتاژ از حد مشخصی پایین‌تر بیاید و رله اضافه ولتاژ وقتی ولتاژ بیش از حد بالا برود عمل می‌کند. در ژنراتورها، تابلوهای توزیع حساس و موتورهایی که نباید با ولتاژ نامناسب کار کنند بسیار مهم است. مدل‌های دیجیتال جدید زیمنس، اشنایدر و هیوندای دقت بسیار بالایی دارند و حتی می‌توانید مقدار دقیق جریان و ولتاژ را روی نمایشگر ببینید.

رله ارت فالت و ترانس؛ متخصص حفاظت از ترانسفورماتور

رله ارت فالت (نشتی زمین) اگر جریان به بدنه یا زمین نشت کند (حتی ۳۰ میلی‌آمپر) در کمتر از ۰.۱ ثانیه مدار را قطع می‌کند. در کارگاه‌های چوب، کارخانجات غذایی و هر جایی که ایمنی جان انسان مهم است تقریباً اجباری شده. رله‌های مخصوص ترانس (مثل رله بوخهولتز، فشار ناگهانی و دیفرانسیل) فقط در ترانسفورماتورهای قدرت بالای ۶۳۰ کیلوولت‌آمپر استفاده می‌شوند و اگر داخل ترانس گاز جمع شود یا اتصالی رخ دهد، سریع ترانس را از مدار خارج می‌کنند. این رله‌ها معمولاً در پست‌های برق و کارخانه‌های بزرگ دیده می‌شوند.

راهنمای کامل و سریع انتخاب رله مناسب

• فقط فرمان و منطق ساده می‌خواهید — رله فوریه‌ای یا شیشه‌ای
• موتور سه‌فاز دارید (هر قدرتی) — حتماً رله کنترل فاز (دیجیتال بهتر است)
• مخزن آب، چاه، بوستر پمپ یا سیستم آبیاری — رله کنترل سطح
• نیاز به حفاظت از نشتی جریان و ایمنی جان — رله ارت فالت
• نظارت دقیق روی جریان یا ولتاژ یا ژنراتور دارید — رله کنترل جریان و ولتاژ
• ترانسفورماتور قدرت بالای ۶۳۰ kVA — رله‌های مخصوص ترانس (بوخهولتز و …)

نکات نصب و نگهداری

رله‌ها تقریباً نیازی به نگهداری خاصی ندارند و با رعایت چند نکته ساده سال‌ها بدون مشکل کار می‌کنند. موقع نصب حتماً ترمینال‌ها را با ترک‌متر مناسب (معمولاً ۰.۸ تا ۱.۲ نیوتن‌متر) سفت کنید تا شل نشوند و باعث گرم شدن یا خطای کاذب نشوند؛ پارامترهای ولتاژ، عدم تقارن، تأخیر وصل، سطح مایع یا هر تنظیم دیگری را دقیقاً طبق شرایط واقعی پروژه تنظیم کنید؛ هر ۶ تا ۱۲ ماه یک‌بار گرد و غبار داخل تابلو را با باد سرد کاملاً بگیرید؛ سالی یک بار عملکرد
رله را با یک تست ساده (مثل قطع دستی فاز یا تغییر سطح آب) چک کنید و اگر چراغ خطا روشن شد، قبل از اینکه فکر کنید رله خراب شده، اول شرایط واقعی شبکه، ولتاژ، جریان یا سطح مایع را با ابزار مناسب بررسی کنید؛ چون در بیشتر موارد مشکل از تنظیم نادرست یا شرایط محیطی است نه خود رله.

آینده رله‌های برق صنعتی

در چند سال آینده، رله‌های برق صنعتی دیگر فقط یک «قطع‌کننده ساده» نخواهند بود؛ تبدیل به یک سیستم هوشمند و پیش‌بینانه واقعی می‌شوند که نه تنها خطا را تشخیص می‌دهد، بلکه قبل از وقوع خرابی هشدار می‌دهد. همین امروز هم مدل‌های پیشرفته اشنایدر با تحلیل لحظه‌ای لرزش، دما، جریان هارمونیک و حتی رفتار موتور، می‌توانند پیش‌بینی کنند که مثلاً بلبرینگ موتور تا چند هفته دیگر احتمالاً گیر می‌کند یا روتور دچار عدم تعادل خواهد شد.

در آینده نزدیک، رله‌های ماژولار بدون سیم، رله‌های مجهز به هوش مصنوعی که خودشان پارامترها را بهینه می‌کنند، و حتی رله‌های ابری که داده‌های چند کارخانه را با هم مقایسه می‌کنند و بهترین تنظیمات را پیشنهاد می‌دهند، کاملاً عادی خواهند شد.

نتیجه‌گیری

خرید رله‌های برق صنعتی یعنی انتخاب بین ده‌ها مدل مختلف که هر کدام برای شرایط خاصی ساخته شده‌اند. اگر قدرت موتور، نوع بار، محیط کار و بودجه‌تان را بدانید، انتخاب خیلی راحت می‌شود. در ۹۵ درصد پروژه‌های معمولی، ترکیب «کنترل فاز دیجیتال + اضافه‌بار قابل تنظیم + نشتی زمین» کاملاً کافی و استاندارد است.

اگر هنوز مطمئن نیستید کدام مدل دقیقاً برای پروژه شما مناسب است، مشخصات موتور و کاربرد را بگویید تا دقیق و سریع راهنمایی کنیم؛ چون یک رله درست انتخاب‌شده می‌تواند سال‌ها بدون کوچک‌ترین مشکل کار کند و خیالتان را از تمام خطرات الکتریکی راحت کند.
